组合式中央集尘系统


结构紧凑

    采用了先进的沉流式布局及滤筒斜装结构(如图1),与竖式滤筒除尘器及布袋除尘器相比,单位占用空间的过滤面积是后两者的1.15或30倍,同时独特的沉流式布局带来更低的运行阻力,所产生的下行气流还可以提高除尘器的过滤效率,因此,处理相同粉尘量的工况机器占地面积得到大幅度减少。

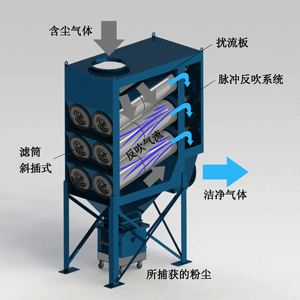

                 图1 除尘原理图

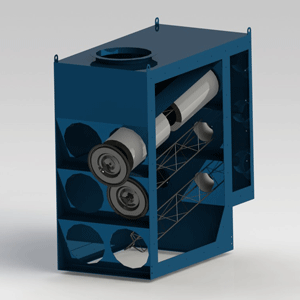

                 图2 滤筒斜插式安装



滤筒装卸简便

    采用独特的滤架及盖板结构,滤筒15°斜插式安装(如图2),使得在装卸滤筒时只需转动盖板上的手轮拆下盖板后便可快速拆换滤筒,且除尘器本体内不设置传动部件,使其维修工作减至最少。对一般性粉尘,滤筒可长期使用不需要更换,省去了常用袋式除尘器需经常换洗滤袋的繁琐工作,与普通竖装式滤筒相比,装卸更加简便,大大减少了停机检修的时间及期间所投入的人力物力。


模块式组合

    针对不断提高的生产效率及不断扩大的生产规模,除尘器单元模块化设计可实现快速扩容的同时只需对原有设备及管路系统进行小范围的改动,将扩容成本降到最低,是大型工况系统除尘的不二选择(如图3、图4)。

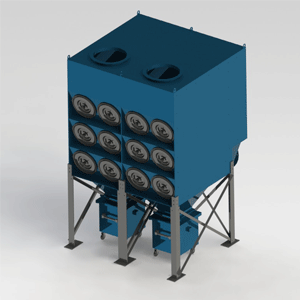

               图3 VFO 3-24

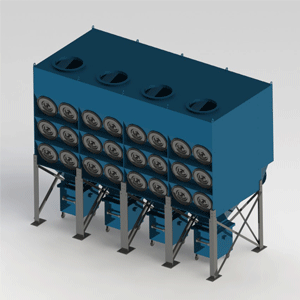

                 图4 VFO 3-48

使用方便

   机器面板可内置配置负压表,实时监测负压,了解机器的运行情况。 采用带脚轮的大容量收集箱,配合手动插板阀,在确保机器内部密封性的同时,保证粉尘清理和收集箱复位更方便(如图5) 。 带吊钩的除尘器主体及可拆卸式除尘器支撑架使得机器的运输和安装更便捷。 动力柜(或独立电箱)放置于方便操作的位置,操作界面友好,步骤简便。

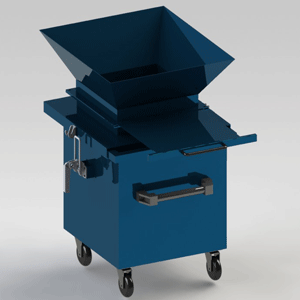

                 图5 插板阀及收集箱




高效可靠
      在进风口处加装扰流板,使进入过滤单元的大颗粒粉尘直接掉入灰斗内,起到预除尘效果,无须再加前置旋风装置等大颗粒飞溅火花捕集器,降低整套设备的投资和运行费用,且使到达滤筒表面的过滤风速降低,增加过滤效果。
    采用日本进口基材东丽覆膜滤材高效过滤筒,圆筒褶皱式设计增大了滤筒过滤面积,PTFE覆膜处理后对0.3μm以上的粉尘过滤效率达99%以上,这样的过滤精度对PM2.5有很好的去除效果。另外可针对特殊工况选配防静电、阻燃、防油防水、纳米材料等滤材滤筒。

品质保证      根据除尘系统的风量和负压选用品质优越的离心风机(如图6),处理风量大,保证机器风量和负压在合理设计范围内,配套合理的管道设计和管道安装施工能力,使除尘效果达到最佳。

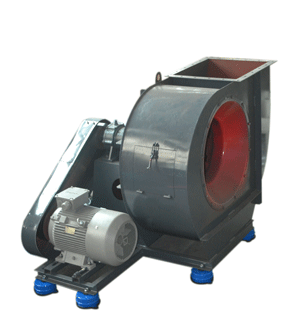

图6 4-72型C式离心风机(配西门子电机,带弹簧减振垫)

    电控箱主要元件选用世界知名施耐德品牌(如图7、图8),具有断相、热过载保护元件及降压启动系统等,可有效保护供电系统及风机。

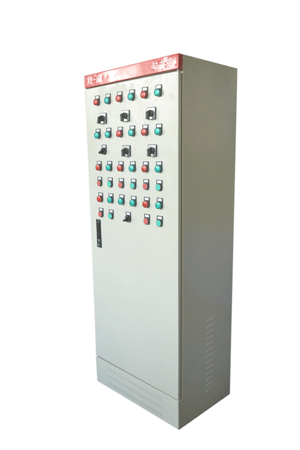

                    图7 动力柜

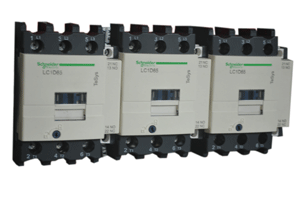

                   图8 施耐德交流接触器

   根据空气动力学和流体力学理论进行合理的结构设计,采用高厚度钢板,加强机器的结构强度,且板材切割采用激光开料,保证尺寸的精度和机器的美观性。


脉冲反吹

     采用脉冲控制仪自动控制脉冲反吹清灰,可自由控制脉冲宽度和时间间隔,使清灰效率更高、更彻底,以保护滤筒的使用寿命。
     电磁脉冲阀,采用双膜片结构,控制灵敏,效率高,可连续喷吹100万次或三年以上。
     得益于90°螺旋喷嘴,使反吹过程需求更低、更少的压缩空气,节约压缩空气能源25%以上。该喷嘴采用一片式设计无内部组件,永久不堵塞;喷嘴腔体内从进口至出口的流线型设计使得阻力系数可降至最低,从而增大了喷吹气流量;喷嘴喷流的角度范围可为50°-170°,使喷出的气流可全部覆盖滤筒的范围 。

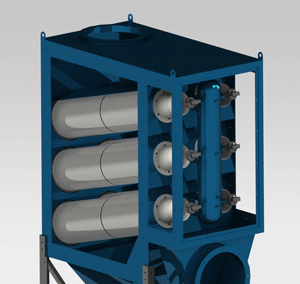

         图9 脉冲阀配文氏管喷吹,增加喷吹效果


    合理设计喷嘴与滤筒的高度位置,以达到最佳喷吹效果,并针对长滤筒结构增设文氏管,保证滤筒各部分都能有很好的清灰效果。

    使用油水分离器预过滤压缩空气,保证喷吹到滤筒上的气流干燥无杂质,同时气缸上设安全排

气阀,必要时及时排空气缸中压缩空气,在保证安全的基础上,增加滤筒的使用寿命。


非标特殊定制

    根据客户现场工况条件,可选配几千风量到几万风量的处理范围,满足各种工况需求。     根据不同的使用工况,可配套不同的配置功能:     可配套气动插板阀、自动卸料阀等自动卸料装置以适应粉尘量大、净化器需连续运行的工况;      可根据客户要求加装音叉料位开关、震尘电机等装置,实现料满报警和防止粉尘堆积的情况出现。     可根据实际情况设计车间管路大小、管路走向及安装位置,机器可配置2通、3通、4通进气口或吸尘罩,方便客户配套使用。      同时可根据客户要求特殊定制机器结构和外形。

型号 VFO 3-12 VFO 3-24 VFO 3-36 VFO 3-48 VFO 3-60 VFO 3-72 VFO 3-84 VFO 3-96 VFO 3-108 VFO 3-120
电源(V/Hz) 380/50 380/50 380/50 380/50 380/50 380/50 380/50 380/50 380/50 380/50
处理风量(m3/h) 9000~ 15000 18000~ 30000 27000~ 45000 36000~ 60000 45000~ 75000 54000~ 90000 63000~ 105000 72000~ 120000 81000~ 135000 90000~ 150000
功率 根据系统总阻力计算风压,进而选配合适风机功率
过滤筒数量(个) 12 24 36 48 60 72 84 96 108 120
过滤面积(m2) 144 288 432 576 720 864 1008 1152 1296 1440
滤筒规格 Ø350*660
过滤精度(μm) 0.3-1
过滤材质 东丽基材PTFE覆膜
过滤效率 99%
压缩空气压力(Mpa) 0.4-0.6
压缩空气气缸容量(L/个) 14×1 14×2 14×3 14×4 14×5 14×6 14×7 14×8 14×9 14×10
集尘箱总容量(L) 100×1 100×2 100×3 100×4 100×5 100×6 100×7 100×8 100×9 100×10
噪声等级(dB) 82±2 83±2 85±2 85±2 88±2 90±2 90±2 90±2 90±2 90±2
过滤方式 负压外滤式
清灰方式 脉冲反吹+气顶收集箱集尘
外形尺寸(不含风机)(mm) 960*1790 *3077 1920*1790 *3077 2880*1790 *3077 3840*1790 *3077 4800*1790 *3077 5760*1790 *3077 6720*1790 *3077 7680*1790 *3077 8640*1790 *3077 9600*1790 *3077
重量(kg) 400 800 1200 1600 2000 2400 2800 3200 3600 4000
电源线(m) 4(4芯)
可移动性  可拆卸式支架
防护等级 IP55
机器外观喷涂 皱纹蓝或根据客户特殊需求配置
※可根据实际工况需求核算对应风量和负压,选配更大或更合理的功率

一、产品质量保证

本公司所售设备,均享有整机免费保修壹年(人为损坏、不可抗力的因素及易损件除外),终身维护的保障。本公司产品质量保证期的起算时间为产品到达用户之日算起(以产品销售交接记录为准)。质保期内,如产品发生质量问题需维修或需更换产品零配件,由本公司到现场提供免费维修及更换配件的服务,用户无需支付我司维修及所需更换之零配件费用。质保期后,我公司对所售出之产品实行终身维护保证。

二、知识培训

1、公司专业技术人员按客户要求的时间准时到达现场,作设备的相关知识培训,内容包括:
(1) 产品介绍
(2) 设备的详细技术参数
(4) 设备的性能特点说明

2、操作说明
(1) 设备电源的要求
(2) 设备的运输要求
(3) 设备的安装调试
(4) 设备的操作步骤

3、设备实践操作示范
(1) 设备操作示范
(2) 学员实践操作
(3) 纠正学员操作过程
(4) 学员再次实践操作
**本步骤将让每位操作人员都能熟练掌握设备的操作技能 **

4、设备安全事项
(1) 设备对操作环境的要求
(2) 设备运输时的注意事项
(3) 设备安装时的注意事项
(4) 设备使用时的注意事项

5、设备维护保护
(1) 设备使用后的清洁工作
(2) 设备对贮存环境的要求
(3) 带电池设备的充电保养
(4) 设备的日常维护工作
(5) 设备的基础检修方法

三、全天候服务响应服务

本公司维修服务提供全天候服务响应服务,即本公司所出售之设备质保期内如出现故障,我公司在接到用户通知后,派出技术及维修人员到场予以处理,保证用户正常工作,至设备故障完全排除为止。

四、全天24小时服务咨询

本公司提供7×24小时服务热线,7×24小时电邮服务,由专业技术人员对用户的问题进行解答,确保解决用户之需要。

五、备配件供给充足

我公司特另设零配件库房,贮存了大量的设备常用配件、易损件、消耗品。
库房实行电脑化管理,根据客户所需配件的编号和名称,可以快速查出来此配件的价格、库存量。

六 设备技术支持

为提高技术人员的技术水平,我公司每年均指派高层管理人员、销售精英、技术工程师到欧美接受培训。培训内容包括:最新的国际咨讯、最全面的设备技术、最完善的维修服务等。生产厂家同时派遣代表及技术人员到我公司作全方位的培训。通过密切交流,使我公司的经营理念、管理方式、售后服务水平等多方面得到进一步的提升,特别是在配件供给、技术支持方面完全能够做到及时准确且优质完成客户所需各项服务。

七、产品质量跟踪回访服务

自本公司产品出售之日起,本公司对用户所购之产品实行定期产品质量跟踪回访服务,本公司派出技术及维修人员定期到现场为用户提供免费产品检修(包括设备检修、设备保养、机器内部清洁、添加润滑油),对用户日常使用中遇到问题提供解答,实时解决用户在设备使用过程遇到的问题,针对设备每个阶段可能出现的问题与用户进行沟通和交流,做到预防设备故障、及早发现设备问题及时排除,以确保用户设备的正常运行。
