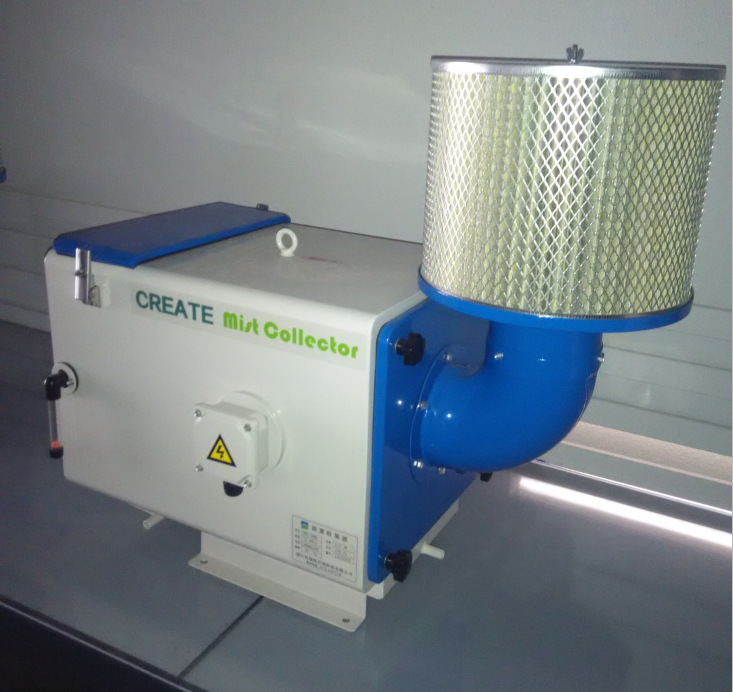

机械式油雾净化器




技术参数

项目/型号CDR-400CDR-750CDR-1500CDR-2200
电源50/60HZ三相380V/220V
功率(kw)0.550.751.52.2
风量(m3/h)50080012001500
风压(pa)1100120018001800
噪音(分贝)58656868
捕集效率99.97%
吸入口直径(mm)Φ98Φ123Φ148Φ198
外形尺寸(L*W*H)mm650*390*500710*430*530860*450*550910*530*640
设备安装孔距(L*W)mm300*295390*330500*350550*430

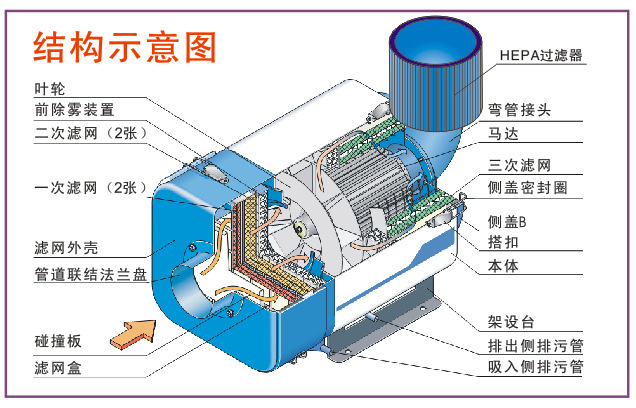

原理图

机械式油雾收集器 工作原理

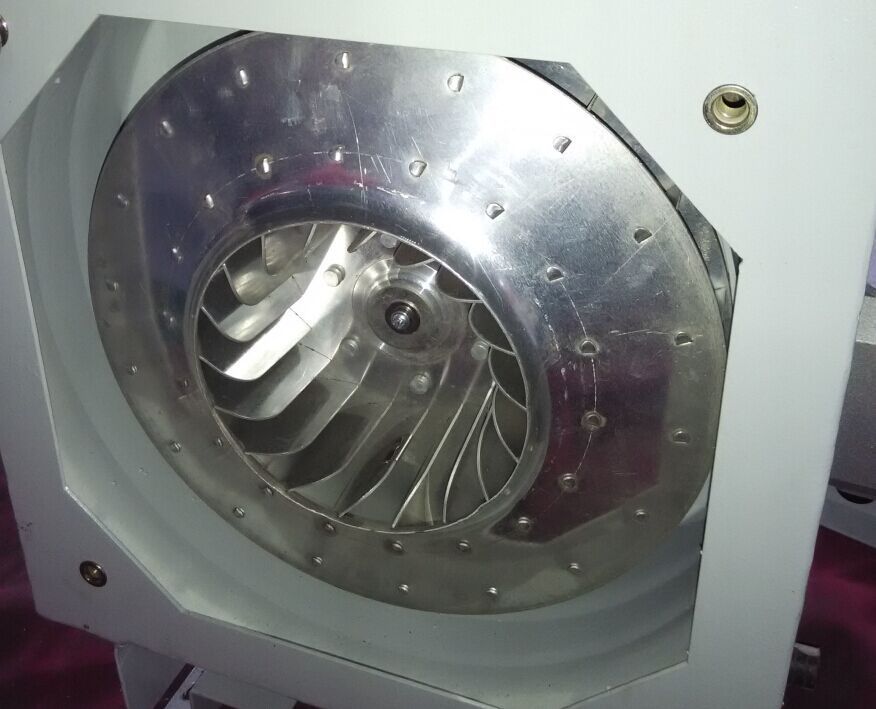

A、吸入和雾状物和粉尘进入油雾过滤器首先与惯性碰撞板下撞后 落下,由一次过滤器将大颗粒的雾状物除去。 B、进入二、三次过滤器的小颗粒雾装物在叶轮的作用下粗粒化,提高下一步滤网的过滤效果。

C、三次过滤网为高效滤网,能较好的滤去细小的油雾。

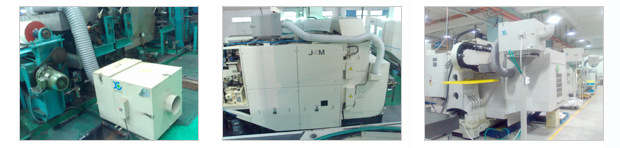

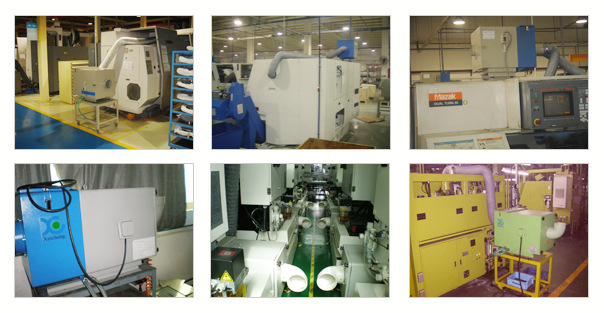

产品描述 机械式油雾收集器 应用主要场所

1、机械工厂(包括CNC车床、加工中心、外圆磨床、齿轮磨床、电火花加工机床、磨床、镜片研磨机、压铸机等) 2、发电厂 3、锻压工厂 4、轴承厂 5、热磁电子厂 6、真空设备厂 7、超声清洗设备厂 8、五金机械厂

机械式油雾收集器 产品特色

1、烟雾收集效率高,可根据客户需要专业设计,对于雾状物的捕尘效率可达到99.9%。

2、安装容易,无复杂之组装零件,采用插入式安装,可根据空间布置需要设置安装点;维护简单方便。

3、设备运行噪音低,小于68Db(A)。

4、运行安全可靠,设备无外露动力,操作比较安全。

5、坚固耐用,可靠性高,使用寿命达十五年以上。

6、适用范围广,适用各种水溶性、油性雾状物的净化。

油雾收集器 使用效益分析

1、机床在加工过程中所产生的油雾,对人身体的呼吸系统和皮肤健康造成不良影响,会降低员工的工作效率;长期在这种环境下工作的人,职业病的发病概率很高,会增加企业的劳保支出;

2、油雾状物会付着在地板上,有可能使人滑到而造成事故,增加企业的意外损伤赔偿;

3、油雾状物在空气中弥漫,长时间会导致机床电路系统、控制系统故障,增加维修成本;

4、油雾直接排放在空调车间内,会降低并损害空调能效,大幅增加空调使用费用;如果将油雾排向室外,不仅会破坏环境(影响企业的社会形象,还又可能被环保部门处罚),而且有可能制造火灾隐患,导致财产的意外损失; 5、机床油雾净化器能将机床切削时所雾化的那部分乳化剂回收再利用,降低其损耗。具体的回收效益数据,要看机床产生雾状物的程度,一般来说,雾状物的浓度越高,回收效益越好。

油雾收集器 的选型说明

排气量=机床罩壳内的空气容积(m3)*360 假设机床内部空气容积为1立方米,那么为了达到较好的抽吸效果,则需要使用每分钟排气量6立方米的收集器,乘以每小时间的60分钟,即可得到每小时所排气量360立方米。

全封闭机床 Q(m3/min)=(W×D×H)×a Q:对应风量 W×D×H:加工腔体体积(m3) a:加工腔体每分钟的换气量(回/min)(经验定数) 经验定数a ●加工时间一个小时以上的,a=5 ●加工2-3分钟,a=8 ●加工2分钟以内,a=10
