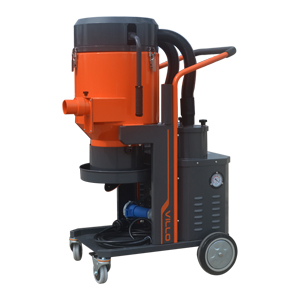

VFG-3S系列



1.连续套袋型工业吸尘器结构组成

我司连续套袋型工业吸尘器主要由下列主要结构组成:集尘上桶结构、碳刷电机结构单元、手动反吹装置、滤袋过滤结构单元、滤桶过滤结构单元、收集袋结构单元等.

1.1 机身结构

本机采用经典的电机后置式设计,电机置于箱式的电机罩,安全可靠,降噪性好。

主体钣金采用2mm厚SPCC冷轧板制作而成,以保证机器的结构强度;钣金采用激光开料,加工工艺精准,以保证机器尺寸的精确;表面进行抛光打磨处理和高温烤漆处理,使工件表面光滑美观,提高表面处理质量,以保证机器的美观耐用性。

1.2 阿克苏诺贝尔涂料

VFG-3S的外观的涂料选用阿克苏诺贝尔涂料,提高机器的耐腐蚀性,可以有效防止机器处于潮湿的工作环境中出现生锈的现象。

1.3 碳刷电机结构单元

VFG-3S连续套袋型吸尘器的驱动系统采用3个1.2Kw并联式单相碳刷电机,客户可以根据现实工况自行调节控制电机的启动和停止,从而达到调整风量的效果,节能环保。

1.4 手动反吹装置

VFG-3S连续套袋型工业吸尘器的滤袋的清灰方式采用手动反吹的结构,独特手动反吹系统有效地清洗滤袋遗留的粉尘,并且经济实用, 操作方便。

1.5 粉尘收集袋

VFG-3S连连续套袋型工业吸尘器的粉尘收集系统采用独特的连续套袋结构,独特的连续套袋结构装卸方便,套袋由管状塑料袋折叠,可以连续拉扯,每一套粉尘收集袋的长度大概是22米,约可以连续使用25次。粉尘收集袋的材质为聚乙烯(PE),聚乙烯薄膜,轻盈透明,具有防潮、抗氧、耐酸、耐碱、气密性一般,热封性优异等性能。

1.6 过滤结构单元

采用两级过滤单元,一级过滤单元是采用防静电滤筒,对3.0-5μm粒径大小的粉尘过滤精度达99%以上,二级过滤单元采用日本进口‘TORAY’聚酯纤维滤纸基材,表面进行覆膜处理,对0.3μm粒径大小的粉尘过滤精度达99%以上,这样的过滤精度对PM2.5有很好的去除效果。

1.7三芯快速插头

   VFG-3S连续套袋型吸尘器采用三芯快速插头,让电控面板更加简洁美观。三芯插座和插头组件具有防水、防尘、防潮、防腐、阻燃、抗老化等特性,可以更好保护电源线。面板设置有3个电机独立开关按钮等功能键和功能元件。

1.8 粉尘收集结构单元和分离操作

机器粉尘收集采用独特的连续套袋结构,独特的连续套袋结构装卸方便,套袋由管状塑料袋折叠,可以连续拉扯,收集到一定量后,使用扎带封口,剪断套袋,便可继续使用,经济实用,方便粉尘的转移和处理。

连续套袋型工业吸尘器粉尘过滤原理

VFG-3S连续套袋型工业吸尘器的过滤单元由一级滤袋过滤单元和二级高效滤筒过滤单元组成,在碳刷电机的作用下,产生的粉尘通过吸尘口进入吸尘器后,首先进入一级滤袋过滤单元,通过碳刷电机的作用下经过初效过滤滤筒,进行一次清洁,粒径比较大的粉尘会沉降在集尘上桶底部,粒径较小的风尘随着涡轮风机的作用下吸附在滤筒上。粒度细、密度小的尘粒随气流进入二级高效滤筒结构时,通过布朗扩散和筛滤等组合效应,使粉尘吸附在滤料的外表面。净化后的干净气体透过滤筒直接进入碳刷电机,最后由排风口排出,达到安全净化的目的.

型号 VFG-3S
电源(V/Hz) 220/50
功率(Kw) 3*1.2
最高真空度  (mmH2O) 3000
最大流量  (m3/h) 480
噪音  dB(A) 85±2
吸入口径 (mm) Ø50(标配)
过滤面积(㎡) 一级过滤面积 3.6
二级过滤面积 0.9*3
外形尺寸(mm) 932*582*1350
重量(kg) 160
